А.Г. ВАБИЩЕВИЧ (A.G.VABISHEVICH) к.т.н, доцент, Н.Д. ЯНЦОВ (N.D.YANTSOV), к.т.н, доцент, П.В. АВРАМЕНКО (P.V. AVRAMENKO ) к.т.н, доцент, А.А. БАКИРОВ (A.A. BAKIROV), студент

УО БГАТУ г. Минск, Республика Беларусь

Yantsoff@yandex.ru

Аннотация

В статье рассмотрены малогабаритные технические средства, используемые для заготовки грубых кормов для животноводства в условиях малых фермерских и личных подсобных хозяйств, а также на приусадебных участках. Показано общее устройство малогабаритных машин и механизмов для выполнения различных операций в технологиях уборки грубого корма для животных, его скашивания, ворошения, сгребания в валки, сволакивания, прессования.

Abstract

The article discusses the technical means used for harvesting coarse animal feed in conditions of small farms and personal subsidiary farms, as well as on household plots. The general arrangement of small-sized machines and mechanisms for performing various operations in the technologies of harvesting coarse animal feed, mowing, tilling, raking into rolls, hauling, pressing is shown.

Введение

Одной из целей государственной программы развития «Аграрный бизнес» в Республике Беларусь на 2021-2025 гг. является задача повышения продуктивности кормовых угодий, общая площадь которых составляет до 3 млн. га. Согласно Государственной программе в Республике Беларусь функционирует около 3-х тысяч организаций малого агробизнеса, которые занимают свыше 15% общего количества посевных площадей под кормовые культуры. При этом, значительный вклад в решение данной задачи вносят также личные подсобные хозяйства граждан республики, обеспечивая производство около 20% сельскохозяйственной продукции, в том числе: картофеля — 80%, овощей – 65%, плодов и ягод – 85%, молока, скота и птицы в живом весе до 6% [1].

Основная часть.

Для выполнения различных видов работ в малых фермерских, личных подсобных хозяйствах, на приусадебных участках используются мини-тракторы и мотоблоки с соответствующими орудиями.

Заготовка кормов (сена, травянистых кормов) складывается из последовательного выполнения операций скашивания, ворошения, сгребания в валки, подбора с прессованием, транспортировки и складирования. Скашивание трав и стеблей травянистых растений на малых участках выполняется механизированным способом с использованием малогабаритных косилок.

По конструкции косилки для мини-тракторов подразделяют на два вида: сегментные различных модификаций и роторные.

Пальцево-сегментные косилки имеют в своем устройстве один сегментный нож и неподвижно закрепленные на брусе пальцы с противорежущими пластинами (рис. 1, 2).

Пальцево-сегментная косилка СКАУТ 9G-1.4 (Польша) и 9G-2,1 (Китай) агрегатируются с мини-тракторами с тяговым усилием 0,54 тс, оборудованными трехточечным навесным устройством. Косилка состоит из рамы с механизмом привода от ВОМ трактора, клиноременной передачи, сегментно-пальцевого режущего аппарата. Покос травы осуществляется за счет возвратно-поступательного движения ножей, приводящихся в движение с помощью механизма привода от ВОМ трактора через клиноременную передачу.

Сегментная косилка с двухножевым режущим аппаратом (рис. 4) состоит из двух брусьев с сегментными ножами. Они закреплены таким образом, что при работе сегменты одного ножа двигаются влево и вправо, а вторые стоят на месте. Траву сегментная техника срезает по подобию ножниц.

Рисунок 1 — Косилка фронтальная СКАУТ SM-110

Рисунок 2 — Косилка сегментная 9G-2,1

Рисунок 3 — Косилка сегментная СКАУТ 9G-1.4

Рисунок 4 — Косилка с двухножевым режущим аппаратом

Роторные косилки (рис. 5, 6, 7) проще в обслуживании. Эти косилки состоят из нескольких или одного рабочего диска (ротора), который закреплен на раме. На диске располагается несколько ножей. Когда косилка включается, роторы начинают раскручиваться и под воздействием центробежной силы ножи выдвигаются, срезая траву.

К роторным косилкам относятся косилка Н17.00.100 (Россия), СКАУТ FRM-80 (Польша) DM 135 (США).

Косилка роторная Н17.00.100 разработана для мини-тракторов с тяговым усилием 0,4 тс Уралец-180/220/224 и их модификаций.

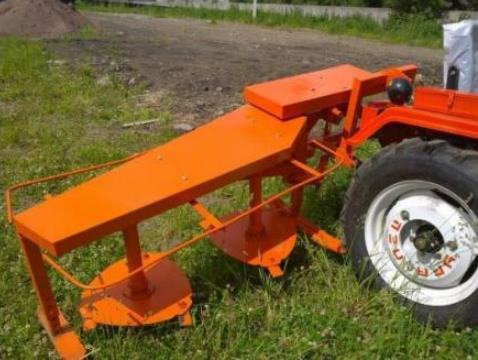

Рисунок 5 – Косилка роторная Н17.00.000-01

Рисунок 6 — Косилка роторная DM 135 (США)

Рисунок 7 – Косилка роторная фронтальная УТ FRM-80

Роторные косилки состоят из рамы, механизма привода от ВОМ мини-трактора, клиноременной передачи, двух роторов. Косилка устанавливается на мини-трактор при помощи навесной трехточечной системы. Покос травы выполняется за счет вращения двух роторов, приводящихся в работу при помощи ВОМ трактора через двухступенчатую клиноременную передачу.

Ворошение – переворачивание скошенной зеленой массы трав, находящейся в прокосах или в валках. Оно способствует более быстрому и равномерному высыханию массы. Для ворошения используются грабли двух типов колесно-пальцевые и роторные.

Грабли на минитрактор по конструкционному исполнению принято классифицировать на 2 вида: грабли-ворошилки колесно-пальцевые и грабли роторные.

Каждая из представленных конструкций имеет свои особенности и достоинства. Выбор данного прицепного оборудования также зависит от характера предстоящих работ и рельефа сенокоса. Например, грабли «Солнышко» (рис. 8) на мини-трактор подойдут для участков с неровностями, поскольку их высоту во время работы легко контролировать. Также среди достоинств данных граблей стоит отметить большую производительность (широкий захват площади и высокая скорость работы), простота ремонта и эксплуатации.

Роторные грабли (рис. 9) также неплохи, но их проще использовать на ровных участках, поскольку они могут работать только на определенной высоте, без возможности регулировки. Из достоинств отмечается надежность, возможность собирать сено в валки, а не только переворачивать его.

Для сгребания скошенной массы используются грабли колесно-пальцевые, роторные и поперечные грабли. К колесно-пальцевым граблям относятся: ГВ-4Л-230 (Россия), грабли-ворошилки «Солнышко», 4-х секционные (Украина). К роторным граблям относится JARMET Z-525 (Польша), к поперечным — грабли PL-1400 (Польша).

Рисунок 8 — Грабли-ворошилки «Солнышко», 4-х секционные (Украина)

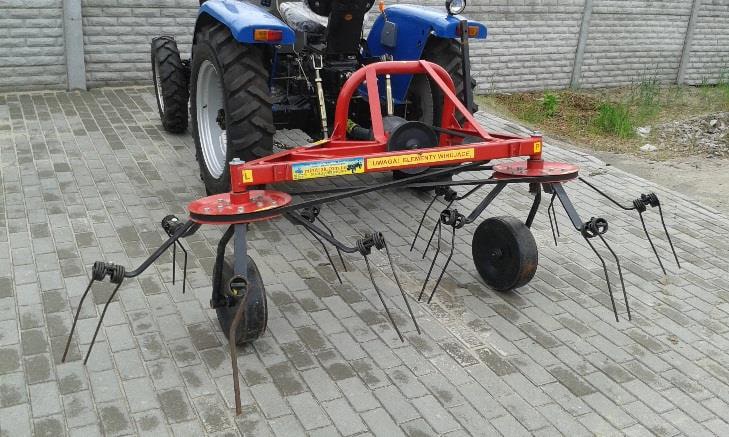

Рисунок 9 — Сеноворошилки роторные JARMET Z-525 (Польша)

Грабли-ворошилки состоят из сцепного устройства, рамы и четырех пружинных колес на подшипниках. Грабли-ворошилки 4-х колесные «Солнышко» и ГВ-4Л-230 агрегатируются с мини-тракторами с тяговым усилием 0,4 тс (крепление на 3 точки).

Грабли-ворошилки роторные (рис. 9) JAR-MET Z525 состоят из рамы, опорных колес, клиноременной передачи, двух роторов с приводным механизмом от ВОМ трактора. Грабли агрегатируются с мини-тракторами с тяговым усилием 0,54 тс, оборудованными трехточечным навесным устройством.

Сгребание в валки скошенной травянистой массы проводят в прокосы. Сгребают траву в валки после разного числа ворошений при влажности злаковых в среднем 45… 50 %, а бобовых – 60… 65 %.

Грабли поперечные PL-1400 и 9lgj-2.1 (рис. 10, 11) имеют изогнутые стальные пружинные зубья и предназначены для сгребания в валки ранее скошенной травы в валок, работают с мини-тракторами мощностью от 16 л.с., ширина захвата граблей составляет 2.1 метра.

Рисунок 10 – Грабли поперечные PL-1400

Рисунок 11 – Грабли поперечные 9lgj-2.1

Грабли поперечные состоят из сцепного устройства, рамы с опорными колесами, грабельного бруса с подпружиненными зубьями и устройства регулировки наклона граблей. Подъем и опускание граблей производится гидравлическим цилиндром, подключаемым к гидросистеме мини-трактора.

Сволакивание и укладка рассыпного или прессованного сена для хранения в плотные кучи в виде параллелепипеда с двускатной шалашеобразной вершиной (скирда) или в виде цилиндра с конической вершиной (копны и стога). Для формирования копен используются малогабаритные волокуши вилочного тип (рис. 12).

Рисунок 12 – Экспериментальный образец волокуши

Волокуша состоит из сварной рамы, задней и боковых стенок, выполненных в виде сварной конструкции из труб диаметром 24…32 мм. К задней стенке крепится механизм уравновешивания и навесное устройство для агрегатирования с мини-трактором. Для обеспечения жесткости конструкции применены боковые раскосы.

Прессование – уплотнение рассыпного сена и формирование из него тюков и рулонов. Прессование способствует сокращению потерь корма и накопленных в нем питательных и биологически активных веществ, уменьшает потребности в транспорте и хранилищах. Для прессования используют малогабаритные пресс-подборщики рулонные MRB0870 (Швеция) (рис. 13) и квадрантные: LELY WELGER AP 530 (Германия) (рис. 14) [2]. Состоит из прицепного устройства, рамы, механизма привода от ВОМ трактора, подборщика, прессовальной камеры, двух опорных колес. Масса тюков составляет 10…30 кг.

Малогабаритный пресс-подборщик рулонный MRB0870 агрегатируется с мини-тракторами с тяговым усилием 0,54 тс. Пресс-подборщик рулонный 0870 (рис. 13) для мини-тракторов предназначен для подбора и прессования в рулоны валков сена естественных и сеянных трав, соломы с последующей обмоткой рулона шпагатом. Подборщик приводится в движение от вала отбора мощности.

Рисунок 13 – Пресс-подборщик рулонный MRB 0870

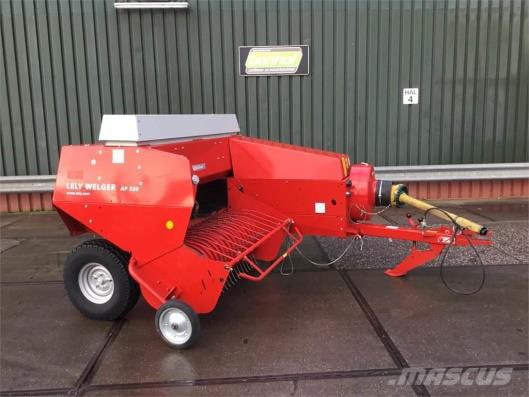

Рисунок 14 — Пресс-подборщик тюковый LELY WELGER AP 530

Пресс-подборщики состоят из сцепного устройства с приводным устройством от ВОМ трактора, рамы, подборщика, прессовальной камеры, двух опорных колес. Масса рулонов составляет 20-30 кг.

Авторами также предлагается 3D модель комбинированного агрегата для заготовки кормов в условиях малых фермерских, личных подсобных хозяйств, а также на приусадебных участках.

В состав комбинированного агрегата входит мини-трактор, волокуша, косилка и грабли (рис 16). Данная компоновка агрегата не имеет аналогов и может претендовать как изобретение.

Агрегат может выполнять операции скашивания косилкой, ворошение или сгребание колесно-пальцевыми граблями и сволакивание и укладка рассыпного или прессованного сена

При движении агрегата косилка срезает травянистую массу в прокос для просыхания.

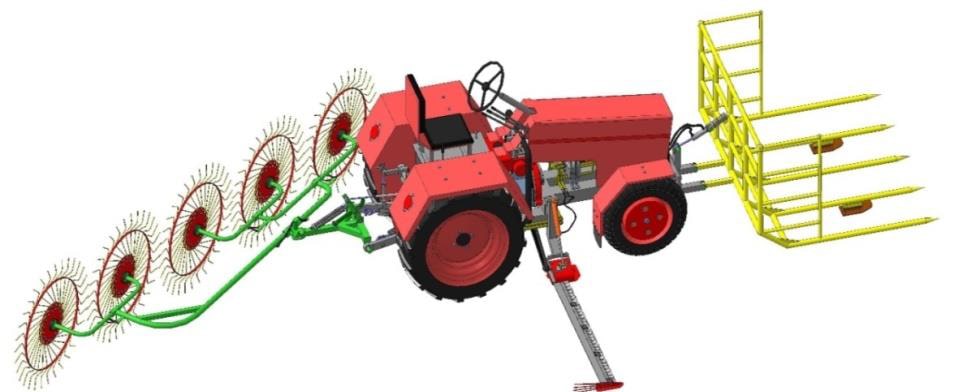

Рисунок 16 – 3D модель комбинированного агрегата для заготовки кормов

Грабли, входящие в состав комбинированного агрегата, обеспечивают сгребание и ворошение скошенных естественных и сеяных трав. Рабочие органы граблей – пальцевые колеса взаимозаменяемы с рабочими органами граблей ГВК-6.

При работе агрегата колесно-пальцевые грабли сгребают высохшие стебли растений в валок. При последующих проходах высохшая масса растений подбирается волокушей, которая формирует на поле небольшие копны, а следом идущие грабли формируют новый валок.

Для выполнения операции сгребания сена в валки секцию пальцевых колес устанавливают под углом 45° к направлению движения агрегата. Для ворошения пальцевые колеса поворачиваются вокруг оси шарниров на 90°.

При движении агрегата продольные пальцы волокуши забирают массу из валка, рулоны или тюки массой до 50 кг. По мере накопления масса упирается в заднюю стенку, а боковые стенки препятствуют разбрасыванию массы сена в стороны. Разгрузка осуществляется при опускании волокуши при движении агрегата задним ходом за счет сцепления массы с почвой.

Производительность агрегата до 0,6 га/ч, рабочая скорость 5…7 км/ч, ширина захвата волокуши 1500 мм, граблей – 1200…1800 мм.

Заключение

Использование малогабаритных машин, в составе комбинированных агрегатов на базе тракторов малой мощности (мотоблоков) для заготовки грубых кормов весьма удобно и рентабельно в условиях малых фермерских хозяйств, личных крестьянских подворий, а также на приусадебных участках. Это позволяет решать задачи по обеспечению продовольственной безопасности в производстве молока и мяса в РБ.

Список использованной литературы:

1. Государственная программа «Аграрный бизнес» развития сельскохозяйственного производства в Республике Беларусь на 2021-2025 г. Постановление СМ РБ № 59 от 01.02.2021 г.

2. Электронный ресурс. URL: https://rusagro74.ru/mini-tekhnika/navesnoe-oborudovanie-dlya-mini-tekhniki

3. Вабищевич А.Г., Курак Е.Н. Малогабаритный комбинированный агрегат для уборки сена // Научный поиск молодежи XXI века: сборник научных статей по материалам XVIII Международной научной конференции студентов и магистрантов. (Горки, 25-27 Ноября 2017 года) /Горки : БГСХА, 2018. – 256 с.
