Приходится констатировать, что классический подход в проектировании крыльев летательных аппаратов самолетного типа на текущий момент технологически себя исчерпал и не позволяет существенно повысить их аэродинамические свойства и улучшить взлётно-посадочные характеристики. Механизация крыла, в виде подвижных механических элементов не позволяет достичь больших значений максимального коэффициента подъемной силы при меняющихся режимах полета. В связи с чем, в последние годы, с развитием технической базы и появлением новых авиационных материалов, специалисты всё большее внимание обращают на возможность улучшения летных характеристик самолёта за счёт изменения геометрии крыла, в зависимости от режима полёта, без нарушения целостности его поверхности, т.е. ориентируются на использование адаптивного крыла [1]. То, что тенденция к созданию летательных аппаратов, в полете меняющих свои геометрические характеристики, с сохранением гладкости поверхностей, находит своё практическое воплощение уже в наши дни, мы можем видеть на примере поисков практических решений данной проблемы со стороны NASA [2], Boeing, Airbus Industrie, FlexSys [3], Festo и др.

Предметом данной статьи является знакомство читателей с принципом и устройством мехатронного узла, а также, с конструкцией каркаса адаптивного крыла, реализованной с его применением.

В основе предлагаемой нами конструкции каркаса адаптивного крыла лежит мехатронный узел, который призван обеспечить заданный угол между элементами в структуре адаптивного крыла, согласованное управление которыми позволяет изменять геометрию крыла с учетом аэродинамических и технологических требований.

Мехатронный узел представляет собой последовательное объединение цилиндрических шарниров двойного действия (compliant rolling-contact D-CORE) [4], [5] (рис. 1), вписанных в контур профиля крыла (рис. 2) с приводом (рис. 3, 4).

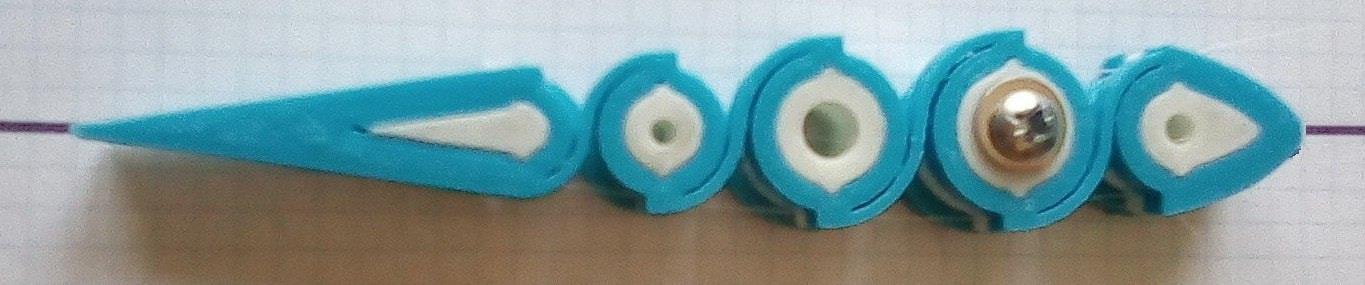

Рис. 1. Внешний вид цилиндрического шарнира двойного действия (D-CORE) в различных стадиях.

Для конструкции D-CORE как механического узла характерно наличие упругих взаимообратных связей и непрерывно изменяющаяся ось вращения.

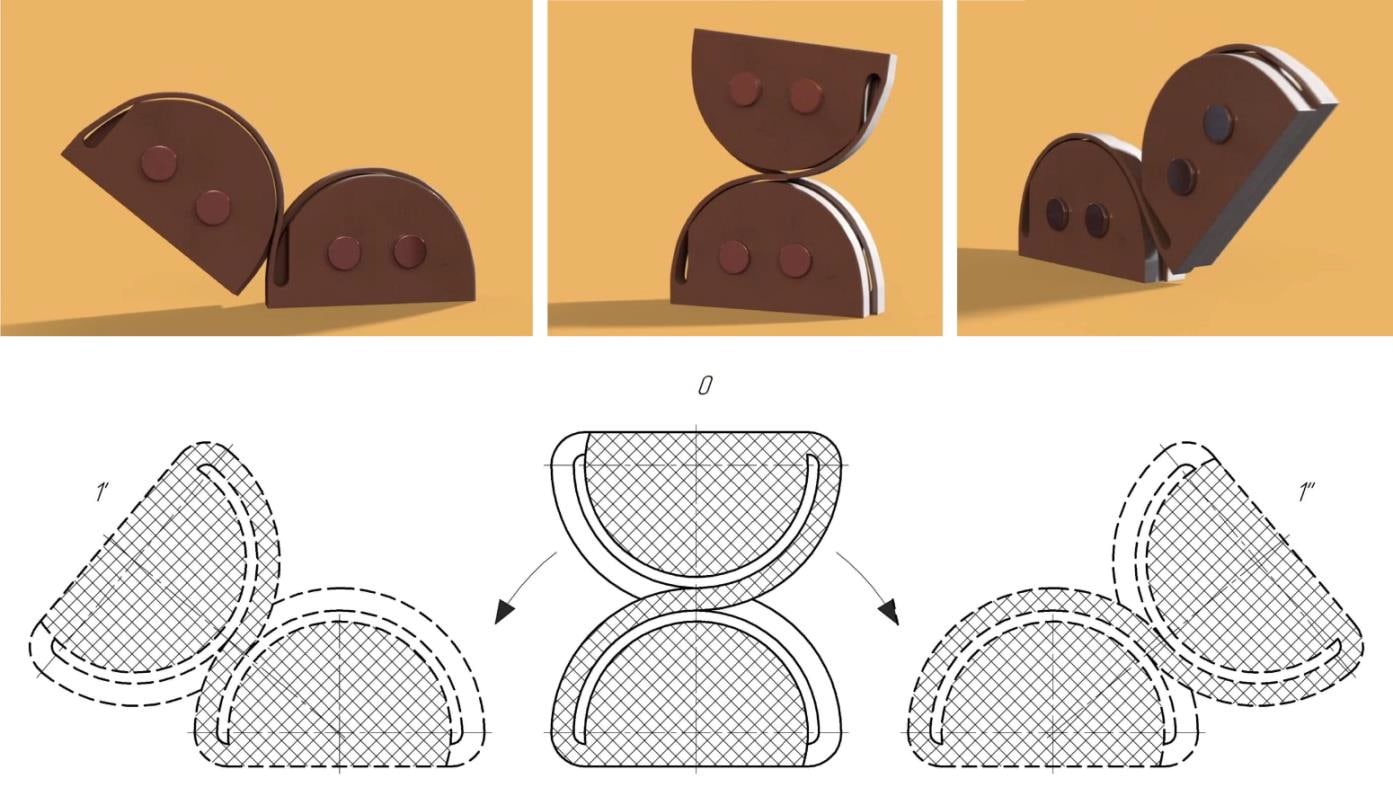

Рис. 2. Схема последовательного объединения цилиндрических шарниров (D-CORE) двойного действия вписанных в контур крыла.

Рис. 3. Конструктивная схема мехатронного узла адаптивного крыла: 1 – электромеханический привод; 2 – тяга; 3 – цилиндрический шарнир двойного действия

Управление мехатронным узлом осуществляется путем натяжения и ослабления тяги, переброшенной через шкив, связанный с валом сервопривода (рис 3 и 4).

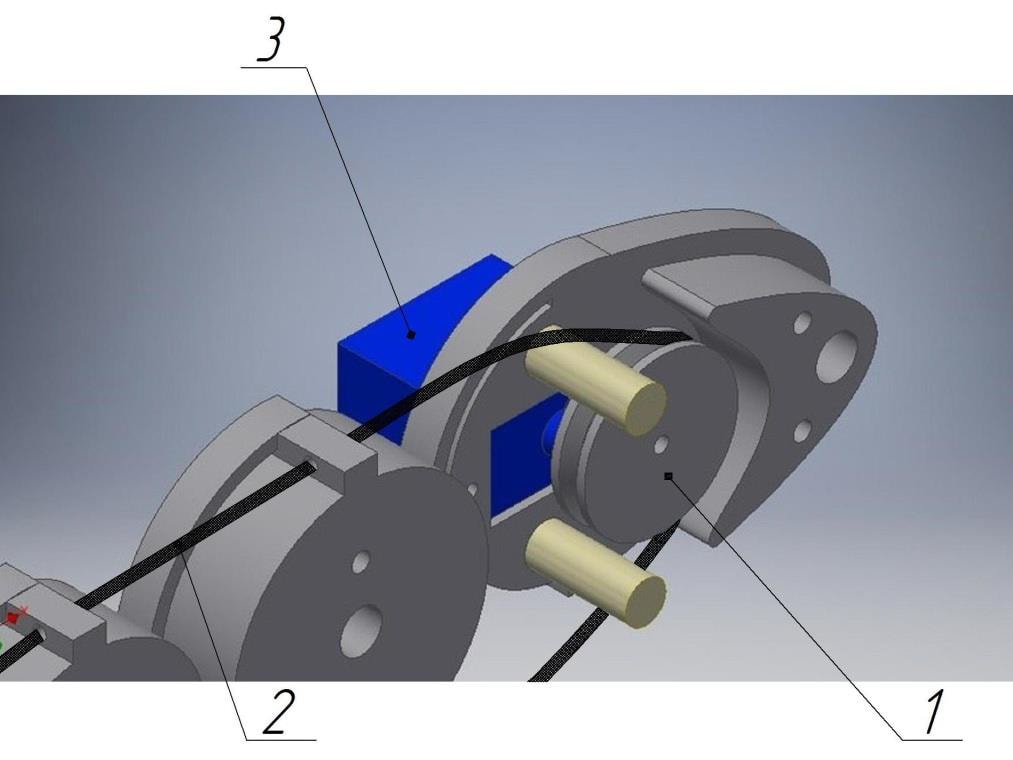

Рис. 4. Привод мехатронного узла адаптивного крыла: 1 – шкив; 2 – тяга; 3 – сервопривод

Предложенная на рис. 3 конструктивная схема может быть изменена на варианты с использованием электромеханических, пьезо-, пневматических и гидравлических актуаторов, а также «материалов с памятью» (с нитиноловой нитью [6]).

Как осуществляется управление кривизной профиля крыла можно видеть на рис. 5.

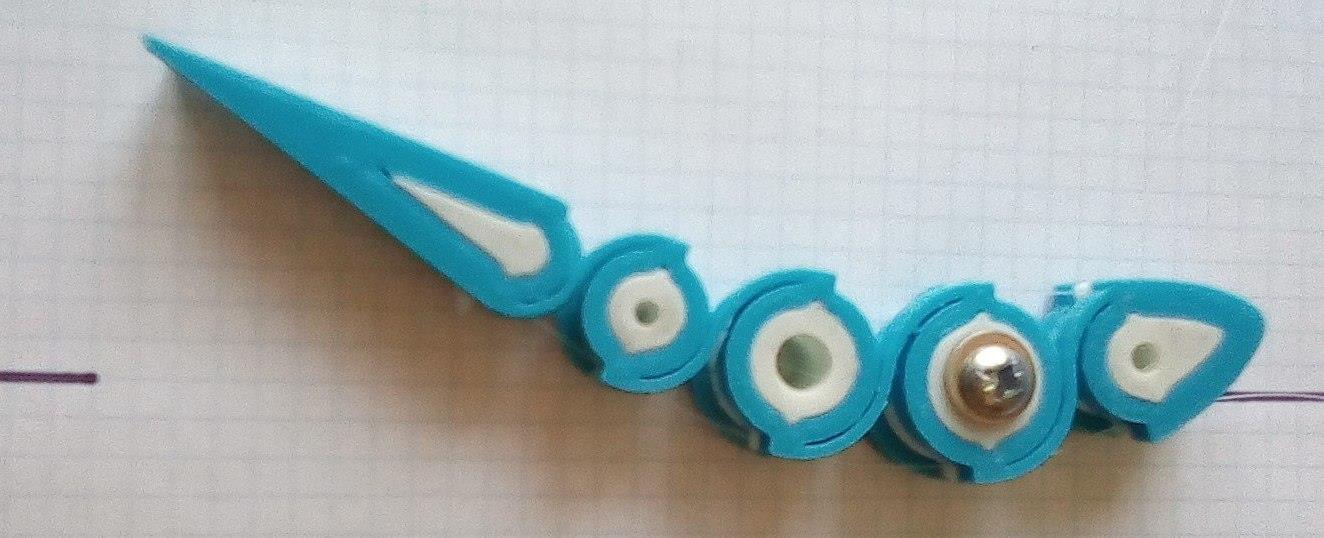

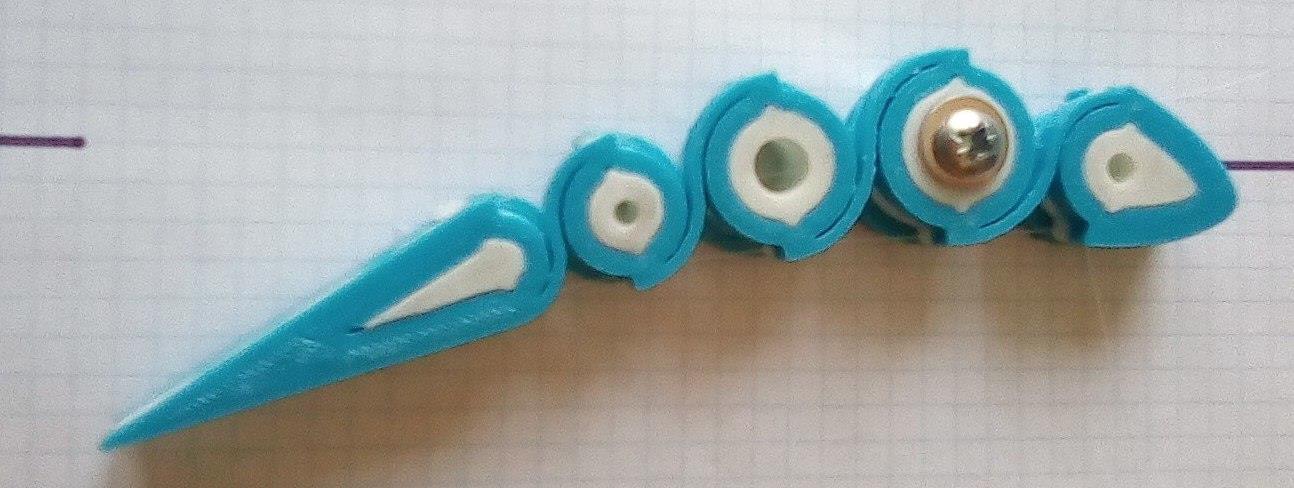

Рис. 5. Макет профиля адаптивного крыла в различных положениях.

Расположение мехатронных узлов в структуре каркаса крыла должно наделять последнее свойствами, позволяющими плавно отклонять носовую и хвостовую части, изменяя, таким образом, кривизну вдоль размаха, в зависимости от высоты, скорости полёта и перегрузки, а также, полностью изменять форму всего крыла, в том числе, с возможностью приобретения крылом винтовой формы.

Крыло состоит из не менее двух мехатронных узлов, объединенных в единую конструкцию с помощью упругих стержневых элементов из углепластика и элемента жесткого объединения мехатронных узлов. Управление приводами согласовано при помощи электронной системы (рис.6).

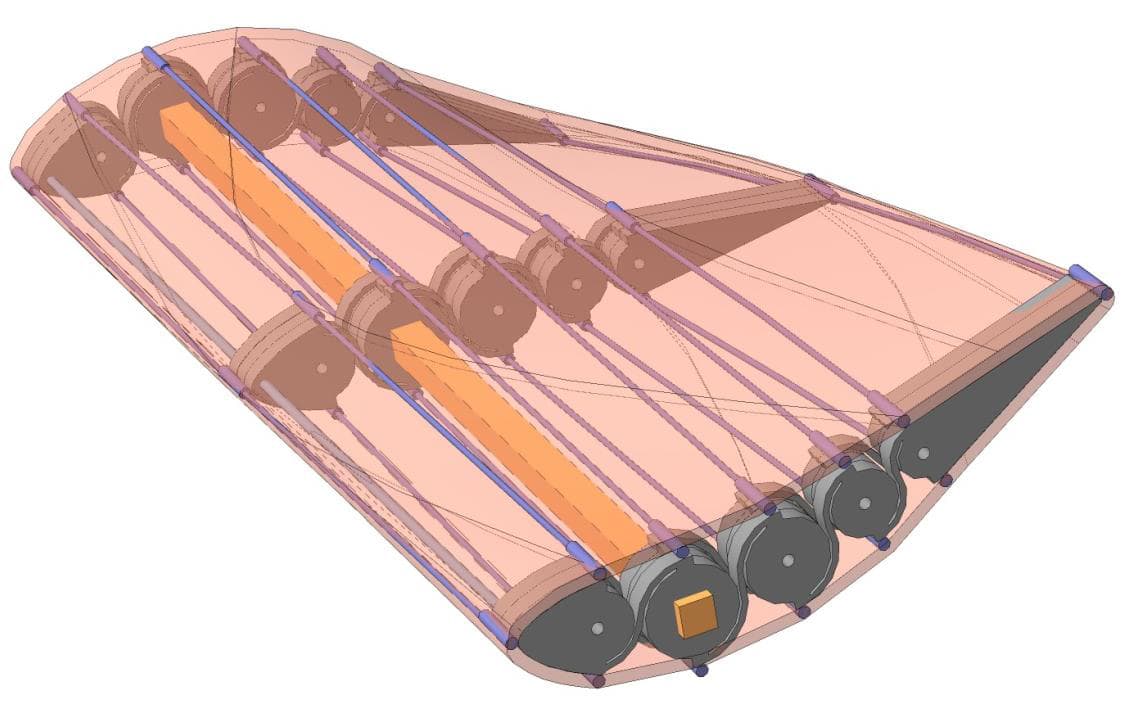

Рис. 6. Основные узлы и элементы конструкции каркаса адаптивного крыла: 1 – мехатронный узел адаптивного крыла; 2 – узел профиля компенсирующий (без элементов управления); 3 – стрингеры; 4 – лонжерон.

Рис. 7. Действующий макет конструкции каркаса адаптивного крыла

Рис. 8. Внешний вид фрагмента адаптивного крыла с обшивкой

Определенную техническую сложность представляет подбор материала обшивки крыла (рис.8). В качестве оптимального варианта нам видится использование силиконовых эластомеров.

Положенный в основу предлагаемого решения принцип управления геометрией крыла является частным случаем и может быть распространен на управление геометрией всего корпуса летательного аппарата.
