«Электродная пластина свинцово-кислотного аккумулятора» (краткое описание изобретения к патенту Республики Беларусь № 22175; авторы изобретения: С.А.Жданок, А.С.Жданок; заявитель и патентообладатель: Общество с ограниченной ответственностью «Передовые исследования и технологии» (BY)).

Изобретение относится к электротехнике, а именно — к «электродным пластинам» «свинцово-кислотных аккумуляторов» и технологии их изготовления.

Как отмечают авторы, недостатком ряда конструкций «свинцово-кислотных аккумуляторов» является следующее: а) «свинцовая решётка» «токоприёмника» со временем подвергается окислению; б) электрическое сопротивление увеличивается; в) нарастают потери мощности в аккумуляторе; г) наступает перегрев и выход аккумулятора из строя.

Цель изобретения авторов — создание «электродной пластины», обеспечивающей: 1) быструю зарядку и разрядку; 2) повышенную механическую прочность; 3) большое время жизни.

Поставленная цель решена авторами за счёт следующего: 1) «электродная пластина» «свинцово-кислотного аккумулятора» содержит «раму» (выполненную из свинца); 2) в «раме» запрессован «токоприёмник» (выполненный из «волокнистого» «нетканого неэлектропроводного материала»); 3) на «волокна» «нетканого неэлектропроводного материала» нанесено электропроводное покрытие; 4) «паста» расположена в пустотах между «волокнами» указанного «нетканого материала».

Устройство «электродной пластины» авторы поясняют фигурами:

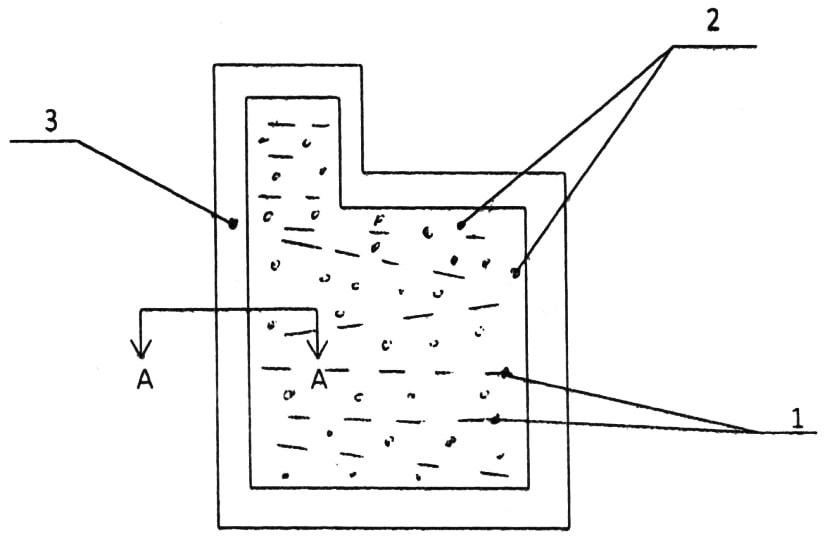

На данных фигурах (в данном тексте они описаны последовательно) изображены: фиг. 1 — схематическое выполнение «электродной пластины» (в плане); фиг. 2 — фрагмент «электродной пластины» (в разрезе по А-А). Введены следующие обозначения: (1) – «волокнистый материал» (с нанесенным на его волокна электропроводным покрытием); (2) – «паста» (расположенная в пустотах «волокнистого материала»); (3) – «свинцовая рама» (охватывающая по внешнему контуру «токоприёмник»).

[См. (в оригинале описания изобретения к данному патенту) подробное ознакомление с фигурами авторов].
