«Модульная система доставки стент-графта» (патент Республики Беларусь № 20904, МПК (2013.01): A 61F 2/95, A 61F 2/966; авторы изобретения: Б.М.Хрусталёв, Ю.Г.Алексеев, В.Т.Минченя, А.Г.Мрочек, Ю.П.Островский, А.П.Шкет, Д.А.Корзников, В.С.Нисс, Н.Т.Минченя; заявители и патентообладатели: Белорусский национальный технический университет, Республиканское инновационное унитарное предприятие «Научно-технологический парк БНТУ «Политехник»).

Изобретение относится к медицинской технике, а именно — к конструкциям систем доставки «стент-графта» в дугу аорты и нисходящий отдел грудной аорты, которые сконструированы «по принципу технологически связанных друг с другом модулей» (модульный принцип).

Как поясняют авторы, «стент-графт» — самораскрывающийся эндопротез на доставляющем катетере, предназначенный для перекрытия поступления крови к аневризме, образовавшейся в стенке аорты. «Стент-графт» представляет собой трубчатое устройство со стенками из гибкого листового материала, поддерживаемыми (для повышения жесткости) каркасом, который обычно изготавливается из сверхупругого металла. «Стент-графт» поступает к аневризме через «сосудистый доступ» (просвет аорты, просвет крупного сосуда) посредством устройства-доставки таким образом, чтобы покрыть и изолировать аневризму.

Цель изобретения — создание конструкции, позволяющей упростить технологию сборки устройства-доставки (за счет использования «технологически связанных модулей»), обеспечивающей прецизионную доставку широкой гаммы типоразмеров «стент-графтов» в дугу аорты и нисходящий отдел грудной аорты.

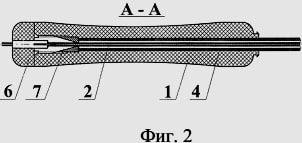

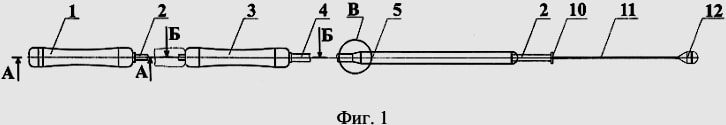

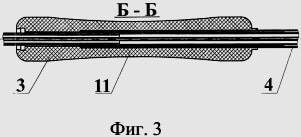

Изобретение авторы поясняют фигурами: фиг. 1 — общий вид модульной системы доставки «стент-графта»; фиг. 2 — разрез А-А по фиг. 1; фиг. 3 — разрез Б-Б по фиг. 1; фиг. 4 — вырыв В по фиг. 1.

Согласно авторам (фиг. 1-4), «модульная система доставки» «стент-графт»а включает: «модуль управления величиной хода» «стент-графта»; «модуль чехла» «стент-графта»; рукоятку 3; проводник 4; плавающий толкатель 2; доставляющий катетер 11; запорный конус 12. «Модуль управления величиной хода» «стент-графта» содержит рукоятку 1 управления с резьбовой регулировочной муфтой 6, в которых выполнен осевой канал, и сопряженный с резьбовой регулировочной муфтой 6 цанговый стопорный элемент 7 с внутренним каналом. «Модуль чехла» «стент-графта» содержит чехол 5 для «стент-графта» и установленную на проксимальном конце чехла муфту, включающую две резьбовые полумуфты 8, 9. При этом с полумуфтой 8 сопряжен дистальный конец проводника 4, а его проксимальный конец закреплен в рукоятке 3. Плавающий толкатель 2 с внутренним каналом установлен во внутреннем канале проводника 4 с возможностью перемещения. При этом проксимальный конец плавающего толкателя 2 сопряжен с цанговым стопорным элементом 7, сопряженным, в свою очередь, с рукояткой 1 управления. Дистальный конец снабжен полым поршнем 10 для выталкивания «стент-графта». Полый поршень 10 может быть выполнен в форме гриба с вогнутой рабочей поверхностью. Доставляющий катетер 11 расположен во внутренних каналах цангового стопорного элемента 7 и плавающего толкателя 2, а на его дистальном конце установлен запорный конус 12.

Как подчеркивается авторами, достигнутый ими технический результат заключается в реализации «модульного принципа технологии сборки системы доставки», что позволяет упростить замену одного модуля/элемента системы доставки другим — иного типоразмера (в соответствии с характером аневризмы). Кроме того, конструкция «модульной системы доставки» позволяет осуществлять доставку в аорту (как — по монорельсу) широкой гаммы типоразмеров «стент-графтов» с использованием одной «доставочной системы».
