«Способ обогащения кварцевой крупки» (краткое описание изобретения к патенту Республики Беларусь № 21228; авторы изобретения: Е.Б.Шершнев, Ю.В.Никитюк, С.И.Соколов; заявитель и патентообладатель: Учреждение образования «Гомельский государственный университет имени Франциска Скорины»).

Изобретение относится к способам обогащения природного кварцевого сырья лазерным излучением и может быть использовано для получения «кварцевой крупки» повышенной чистоты, являющейся исходным материалом для изготовления прозрачного и оптического кварцевого стекла (применяемого в оптике, светотехнике, электронике, химической промышленности).

Технический результат, достигаемый изобретением, заключается в повышении эффективности очистки «кварцевой крупки» и снижении энергоемкости процесса очистки.

Сущность изобретения авторы поясняют фигурами: фиг. 1 — схема установки для осуществления заявляемого способа; фиг. 2 — блок-схема осуществления заявляемого способа.

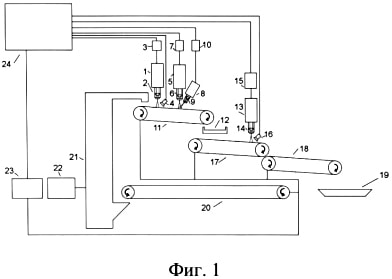

Установка для осуществления «Способа обогащения …» содержит: низкоинтенсивный лазер 1 с длиной волны излучения, соответствующей интенсивному поглощению примесными включениями и отсутствию поглощения кварцем; фокусирующий объектив 2; блок 3 управления лазером 1; устройство 4 измерения температурного поля; лазер 5 с длиной волны излучения, соответствующей интенсивному поглощению примесными включениями и отсутствию поглощения кварцем; фокусирующий объектив 6; блок 7 управления лазером 5; источник 8 полихроматического излучения, осуществляющий нагрев «кварцевой крупки»; фокусирующий объектив 9; блок 10 управления источником 8 полихроматического излучения; конвейерную ленту 11 для перемещения «крупки» к лазерам 1, 5 и источнику полихроматического излучения 8; сито 12 для отсеивания агломератов; лазер 13 с длиной волны излучения, которая прозрачна для кварца (и в то же время поглощается примесными включениями; фокусирующий объектив 14; блок 15 управления лазером 13; устройство 16 измерения температурного поля; конвейерную ленту 17, на которой находится «крупка» при обработке ее лазером 13; конвейерную ленту 18 для перемещения «крупки», в которой не обнаружены примесные включения; емкость 19 для очищенной «крупки»; конвейерную ленту 20 для перемещения «крупки», в которой были обнаружены примесные включения, на повторную обработку; устройство 21 для перемещения «крупки», в которой были обнаружены примесные включения, на повторную обработку; блок 22 управления устройством 21; блок 23 управления конвейерными лентами 11, 17 и 18. Установка также включает компьютер 24, который управляет процессом осуществления способа повышения чистоты «кварцевой крупки». (Стрелкой отмечено направление движения валов конвейерной ленты).

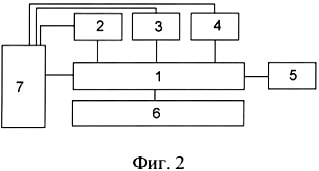

Блок-схема (фиг.2) включает: конвейерную линию 1 для обработки «кварцевой крупки»; блок 2 анализа размера примесных включений в «кварцевой крупке»; блок 3, осуществляющий формирование и удаление агломератов; блок 4 контроля чистоты «кварцевой крупки»; емкость 5 для очищенной «кварцевой крупки»; блок 6 перемещения обработанной «кварцевой крупки» с примесными включениями на повторную обработку; компьютер 7, осуществляющий процесс повышения чистоты «кварцевой крупки».

Как подчеркивается авторами, реализация предложенного ими «Способа обогащение …» обеспечила содержание величины примесей с 30-35 до 10-15 ppm.
